【摘要】

　　金黃色葡萄球菌(S. aureus)是對(duì)公眾健康最普遍的威脅之一。具有高靈敏度的快速檢測(cè)和有針對(duì)性的殺傷對(duì)于遏制其傳播至關(guān)重要。本文中，構(gòu)建了一種含金屬的納米復(fù)合材料，由雙金屬納米顆粒和金屬有機(jī)框架(Au/Ir@Cu/Zn-MOF)構(gòu)成。在與抗-S. aureus抗體(Ab)結(jié)合時(shí)，這種納米復(fù)合材料(Ab-Au/Ir@Cu/Zn-MOF)具有雙重功能，即作為側(cè)流免疫測(cè)定中的報(bào)告探針和高效抗菌試劑。得益于Cu/Zn-MOF對(duì)Au/Ir納米顆粒(nanoparticles，NPs)的富集，基于Au/Ir@Cu/Zn-MOF的側(cè)流免疫測(cè)定傳感器顯示出103CFU/mL的視覺(jué)檢測(cè)極限，其靈敏度是基于Au/Ir的傳感器的100倍。此外，Ab-Au/Ir@Cu/Zn-MOF探針具有協(xié)同的光熱和化學(xué)動(dòng)力學(xué)殺菌作用，特異性靶向S. aureus。在H2O2(0.4 mM)和808 nm近紅外輻射(1 W/cm2，5 min)的共同處理下，在納米復(fù)合材料濃度低至6.25 μg/mL時(shí)，實(shí)現(xiàn)了對(duì)5×105-106CFU/mLS. aureus的完全滅菌。優(yōu)異的抗菌效果歸因于Ab-Au/Ir@Cu/Zn-MOF探針的三重特性：(1)增強(qiáng)了促進(jìn)活性氧生成的多酶模擬活性，(2)高光熱活性(效率為53.70%)，以及(3)通過(guò)抗體涂層靶向細(xì)菌的能力。通過(guò)改變抗體，這種納米復(fù)合材料可以針對(duì)廣泛的細(xì)菌種類(lèi)進(jìn)行定制，用于檢測(cè)和精確的抗菌治療。

【引言】

　　傳統(tǒng)的基于金納米顆粒(Au NPs)的側(cè)流免疫分析(LIFA)作為傳感材料的靈敏度不令人滿(mǎn)意。例如，預(yù)包裝食品(乳制品、肉制品、冷凍飲料等)中S. aureus的最高安全限量103CFU/mL(GB 29921-2021)，對(duì)于使用Au NPs的S. aureus的視覺(jué)LFIA，檢測(cè)限(LOD)約為106CFU/mL，不足以進(jìn)行食品安全監(jiān)管。近年來(lái)，雙金屬NPs由于其模擬酶的活性和突出的光學(xué)性質(zhì)，成為L(zhǎng)FIA中備受追捧的信號(hào)探針。例如，我們小組創(chuàng)建了基于Au@Ru雙金屬納米復(fù)合材料的LIFA用于快速靈敏地檢測(cè)鼠傷寒沙門(mén)氏菌，LOD為9.8×104CFU/ml。R. Zhang等人(2021)建立了雙拉曼分子標(biāo)記的Au@Ag核殼納米顆粒用于快速、超靈敏和定量地檢測(cè)糞便中的輪狀病毒。然而，據(jù)我們所知，很少有基于雙金屬納米粒子的LFIA用于檢測(cè)金黃色葡萄球菌的相關(guān)研究報(bào)告。

　　為了控制細(xì)菌污染和細(xì)菌感染，應(yīng)在識(shí)別出存在的細(xì)菌后立即進(jìn)行有效的殺滅和治療。為了解決抗生素耐藥性問(wèn)題，已經(jīng)開(kāi)發(fā)了多種新興的抗菌療法，如基于局部溫度升高的光熱療法(PTT)、基于模擬酶活性產(chǎn)生活性氧(ROS)的化學(xué)動(dòng)力學(xué)療法(CDT)，通過(guò)光催化產(chǎn)生ROS的光動(dòng)力療法(PDT)等。這些策略可以單獨(dú)用作單?？咕呗裕硪环矫?，開(kāi)發(fā)利用多模式策略的協(xié)同抗菌策略可以產(chǎn)生更有效的抗菌效果。在各種協(xié)同策略中，PTT和CDT的組合已被廣泛研究。盡管基于納米材料的PTT-CDT策略具有很高的有效性，但在正常情況下，PTT和CDT效應(yīng)產(chǎn)生的熱量和ROS也會(huì)對(duì)周?chē)恼＝M織和細(xì)胞造成損傷。因此，對(duì)特定細(xì)菌物種的選擇性靶向是十分重要的。已知抗體可特異性識(shí)別細(xì)菌細(xì)胞并與細(xì)菌細(xì)胞緊密結(jié)合?？贵w結(jié)合的抗菌納米材料不僅減少了對(duì)正常組織和細(xì)胞的損傷，抗體與細(xì)胞表面基序的結(jié)合還縮短了抗菌材料與細(xì)菌之間的距離，從而增強(qiáng)了抗菌效果，因而利用抗體修飾納米復(fù)合材料開(kāi)發(fā)精確的PTT-CDT協(xié)同抗菌平臺(tái)具有廣闊的前景。

　　已知大多數(shù)納米顆粒易于聚集，這可能會(huì)削弱或失去其所需的膠體性質(zhì)。另一方面，良好分散的納米顆粒在用作傳感探針時(shí)具有有限的信號(hào)強(qiáng)度，因此靈敏度有限。金屬有機(jī)框架(MOFs)是一類(lèi)具有多孔結(jié)構(gòu)的材料。MOFs由于其高比表面積和較大的負(fù)載能力，已被廣泛用作各種物質(zhì)(如酶、抗菌藥物等)的支撐基質(zhì)。通過(guò)物理吸附或共沉淀將納米顆粒裝載到MOFs中有望避免不必要的聚集，同時(shí)有助于濃縮納米顆粒。當(dāng)抗體配體與nanoparticle@MOF結(jié)合形成Ab-nanoparticle@MOF探針，將導(dǎo)致LFIA試條上的信號(hào)強(qiáng)度增強(qiáng)，從而提高細(xì)菌檢測(cè)的靈敏度和靶向細(xì)菌的能力。

　　在本工作中，通過(guò)還原合成了Au/Ir雙金屬納米顆粒(Au/Ir NPs)，然后通過(guò)共沉淀將其負(fù)載到Cu/Zn-MOF中以獲得Au/Ir@Cu/Zn-MOF復(fù)合材料。接下來(lái)，將復(fù)合物與抗-S. aureus抗體(Ab)偶聯(lián)。利用靜電相互作用制備了Ab-Au/Ir@Cu/Zn-MOF探針，并建立LFIA傳感器，用于檢測(cè)S. aureus和精確的光熱-化學(xué)動(dòng)力學(xué)(PTT-CDT)協(xié)同抗菌處理(Fig. 1)。以MOF的對(duì)應(yīng)物Au/Ir NPs為參考，來(lái)證明Cu/Zn-MOF富集Au/Ir NPs的重要性，從而將用于S. aureus檢測(cè)的Au/Ir@Cu/Zn-MOF-LIFA的靈敏度提高了100倍，其靈敏度是傳統(tǒng)Au NPs-LIFA的1000倍。此外，測(cè)試了Ab-Au/Ir@Cu/Zn-MOF探針對(duì)S. aureus的精確PTT-CDT協(xié)同殺菌作用，顯示出優(yōu)異的性能。進(jìn)行了詳細(xì)的實(shí)驗(yàn)來(lái)證實(shí)該探針具有優(yōu)異的光熱轉(zhuǎn)換能力和ROS產(chǎn)生能力，以及良好的基于抗體的細(xì)菌靶向能力?？傮w而言，本研究開(kāi)發(fā)的Ab-Au/Ir@Cu/Zn-MOF探針是一種雙功能納米復(fù)合材料，適用于S. aureus的快速檢測(cè)和高效殺菌。

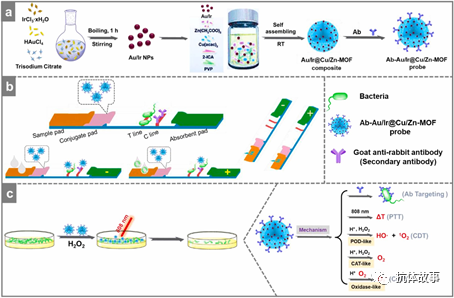

　　Fig. 1(a)Ab-Au/Ir@Cu/Zn-MOF探針的合成示意圖，(b)基于Ab-Au/Ir@Cu/Zn-MOF探針的細(xì)菌側(cè)流免疫測(cè)定，以及(c)Ab-Au/Ir@Cu/ZnMOF探針的抗菌應(yīng)用和抗菌機(jī)制(Ab靶向/光熱療法(PTT)/化學(xué)動(dòng)力學(xué)療法(CDT))。

【研究?jī)?nèi)容】

1.基于Ab-Au/Ir@Cu/Zn-MOF探針制備的LFIA傳感器

　　為實(shí)現(xiàn)特異性側(cè)流免疫測(cè)定和對(duì)細(xì)菌的精確抗菌，通過(guò)靜電相互作用將抗-S. aureusIgG(Ab)與Au/Ir@Cu/Zn-MOF復(fù)合材料結(jié)合。通過(guò)Zeta電位證實(shí)了Ab-Au/Ir@Cu/Zn-MOF探針的成功制備，詳細(xì)討論在“支持信息”中進(jìn)行了描述。此外，每個(gè)Au/Ir@Cu/Zn-MOF納米復(fù)合材料的共軛Abs的數(shù)量通過(guò)使用Bradford測(cè)定法，測(cè)量結(jié)合前后抗-S. aureusIgG溶液的濃度變化來(lái)測(cè)定。利用這種Ab-Au/Ir@Cu/Zn-MOF探針，設(shè)計(jì)了競(jìng)爭(zhēng)性橫向流動(dòng)測(cè)試(Fig. 1b)，其中測(cè)試線(xiàn)(T線(xiàn))涂有S. aureus，對(duì)照線(xiàn)(C線(xiàn))用山羊抗兔IgG包被。當(dāng)樣品不含S. aureus時(shí)，在偶聯(lián)物墊中噴灑的Ab-Au/Ir@Cu/Zn-MOF探針可以與T線(xiàn)(通過(guò)抗體和S. aureus相互作用)和C線(xiàn)(通過(guò)兔IgG和抗兔IgG相互作用)結(jié)合，從而導(dǎo)致T線(xiàn)和C線(xiàn)顯色。相反，當(dāng)樣品含有S. aureus時(shí)，Ab-Au/Ir@Cu/Zn-MOF探針優(yōu)先與樣品中的S. aureus結(jié)合，使金黃色葡萄菌在T線(xiàn)上捕獲的數(shù)量減少，表現(xiàn)為T(mén)線(xiàn)減輕。此類(lèi)樣品S. aureus/Ab-Au/Ir@Cu/Zn-MOF探針復(fù)合物不會(huì)影響C線(xiàn)強(qiáng)度，因?yàn)镃線(xiàn)捕獲了所有已結(jié)合或未結(jié)合S. aureus的Ab-Au/Ir@Cu/Zn-MOF探針。因此，可以根據(jù)T線(xiàn)的顏色變化直觀快速地檢測(cè)樣品中S. aureus的濃度。

2.使用構(gòu)建的LFIA條帶檢測(cè)S. aureus

通過(guò)制備參數(shù)的優(yōu)化，制備了用于S. aureus檢測(cè)的LFIA條帶。如Fig. 2a所示，隨著樣品中S. aureus濃度的增加，T線(xiàn)的顏色逐漸變淺。當(dāng)S. aureus的濃度增加到103CFU/mL時(shí)，它明顯比空白組顏色更淺，表明其vLOD為103 CFU/mL。其qLOD經(jīng)計(jì)算為3.39×102CFU/mL，T線(xiàn)的顏色強(qiáng)度與S. aureus濃度的對(duì)數(shù)在101-105CFU/mL范圍內(nèi)線(xiàn)性相關(guān)，R2為0.983(Fig. 2b)。為了證實(shí)Cu/Zn-MOF在增強(qiáng)探針強(qiáng)度和LFIA靈敏度方面的作用，構(gòu)建了基于Au/Ir的LIFA條帶進(jìn)行比較。從Fig. 2c和Fig. 2d可以發(fā)現(xiàn)，基于Au/Ir的LIFA條帶的vLOD和qLOD分別為105CFU/mL和3.66×104CFU/mL，比Au/Ir@Cu/Zn-MOF-LIFA傳感器的靈敏度低近100倍。較高的靈敏度可歸因于Cu/Zn-MOF在Au/Ir NPs富集中的作用，導(dǎo)致條帶上較高的顏色強(qiáng)度。其次，Au/Ir@Cu/Zn-MOF的Zeta電位比Au/Ir更低，以及明顯更大的尺寸(Fig. S1a)都導(dǎo)致Au/Ir@Cu/Zn-MOF探針中有更多的抗體涂層，這有助于進(jìn)一步增強(qiáng)其靈敏度。這可以從Fig. S4c中得到初步驗(yàn)證，Ab貢獻(xiàn)的Ab-Au/Ir@Cu/Zn-MOF探針的Zeta電位(14.75 mV)顯著高于Ab-Au/Ir探針(3.66 mV)。此外，通過(guò)Ab濃度變化測(cè)量(Bradford測(cè)定法)每個(gè)Au/Ir NPs綴合的Abs數(shù)量為147±27，顯著低于每個(gè)Au/Ir@Cu/Zn-MOF納米復(fù)合材料綴合的數(shù)量(566±31)，也進(jìn)一步證實(shí)了上述結(jié)果。

　　此外，為了評(píng)估儲(chǔ)存穩(wěn)定性，我們測(cè)試了Au/Ir@Cu/Zn-MOF-LFIA傳感器在4 ℃的vLOD，獲得的vLOD同樣為103CFU/mL(Fig. S7a)，表明本工作中制備的LFIA傳感器具有可接受的儲(chǔ)存穩(wěn)定性。除了靈敏度和儲(chǔ)存穩(wěn)定性檢測(cè)外，還評(píng)估了Au/Ir@Cu/Zn-MOF-LIFA傳感器用于S. aureus檢測(cè)的特異性。從Fig. S7b可以看出，只有S. aureus(107CFU/mL)和混合組能夠使T線(xiàn)的顏色從條帶上消失，而單獨(dú)的其他6種干擾細(xì)菌則不能，甚至它們的濃度都是S. aureus的100倍，可滿(mǎn)足對(duì)目標(biāo)S. aureus進(jìn)行特異性鑒定的基本要求。

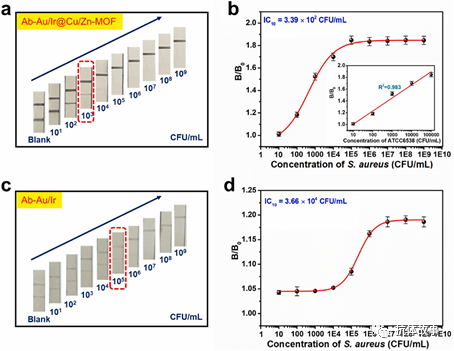

　　Fig. 2 LFIA傳感器用于檢測(cè)S. aureus。(a)基于Ab-Au/Ir@Cu/Zn-MOF-LFIA傳感器檢測(cè)磷酸鹽緩沖液(PBS)中的S. aureus的結(jié)果，(b)使用Ab-Au/Ir@Cu/Zn-MOF- LFIA傳感器檢測(cè)S. aureus的定量結(jié)果和校準(zhǔn)曲線(xiàn)，(c)基于Ab-Au/Ir-LFIA傳感器在PBS中檢測(cè)S. aureus的結(jié)果，(d)使用基于Ab-Au/Ir-LFIA的S. aureus檢測(cè)的定量結(jié)果。(b)和(d)中的誤差條表示3次測(cè)定的標(biāo)準(zhǔn)偏差。

3.在真實(shí)樣品中檢測(cè)S. aureus

　　為了探索所建立的Au/Ir@Cu/Zn MOF-LIFA傳感器在實(shí)際樣品分析中的可行性，將S. aureus添加到不同領(lǐng)域的真實(shí)樣品中，包括食品樣品(維他奶和橙汁)和水環(huán)境樣品(珠江水)。如Fig. 3所示，隨著S. aureus濃度的增加，T線(xiàn)上的信號(hào)強(qiáng)度逐漸減弱，這表明LIFA傳感器在實(shí)際樣品檢測(cè)中仍然對(duì)S. aureus反應(yīng)靈敏。

　　它們的vLOD均為103CFU/mL，與PBS系統(tǒng)中的相同。該vLOD可達(dá)到食品中S. aureus的最高安全限值(103CFU/mL)(GB 29921-2021)。此外，該LIFA傳感器在實(shí)際樣品中檢測(cè)S. aureus的準(zhǔn)確性也通過(guò)回收試驗(yàn)進(jìn)行了評(píng)估。結(jié)果顯示(Table S3)，加標(biāo)S. aureus的平均回收率在89.87%-105.84%之間，相對(duì)標(biāo)準(zhǔn)偏差(RSD)值不超過(guò)5.68%。這樣的準(zhǔn)確度水平，使得該LFIA傳感器在實(shí)際樣品中顯示出良好的現(xiàn)場(chǎng)檢測(cè)金黃色葡萄菌的潛力。

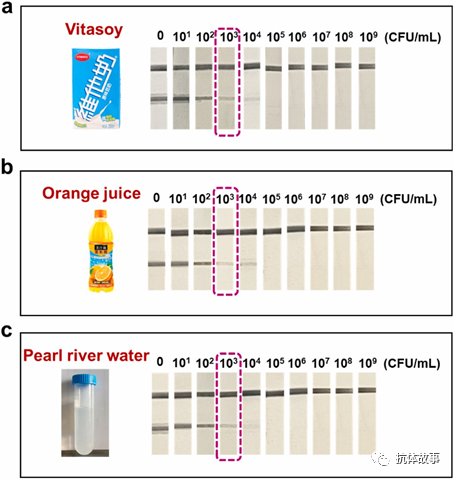

　　Fig. 3 Ab-Au/Ir@Cu/Zn-MOF-LFIA傳感器檢測(cè)實(shí)際樣品中的S. aureus。(a)維他奶、(b)橙汁和(c)珠江水。

4. Ab-Au/Ir@Cu/Zn-MOF探針的體外協(xié)同抗菌作用及儲(chǔ)存穩(wěn)定性

　　鑒于本工作中獲得的Ab-Au/Ir@Cu/Zn-MOF探針不僅具有優(yōu)異的光熱性能并且憑借其多酶模擬活性具有ROS產(chǎn)生能力，而且還通過(guò)偶聯(lián)抗-S. aureusIgG，具有精確的光熱-化學(xué)動(dòng)力學(xué)(PTT-CDT)協(xié)同抗菌治療的潛力。于是，研究了Ab-Au/Ir@Cu/Zn-MOF探針對(duì)S. aureus的體外功效。

　　從Fig.4和Fig. S14a可以發(fā)現(xiàn)，在沒(méi)有808 nm近紅外光照射和H2O2的情況下，純Ab-Au/Ir@Cu/Zn-MOF探針即使在200 μg/mL的高濃度下，也只能殺死約39.84%的細(xì)菌。然而，當(dāng)向系統(tǒng)中加入0.4 mM H2O2時(shí)(該濃度接近細(xì)菌感染傷口中測(cè)得的量，即0.1-0.25 mM，遠(yuǎn)低于傷口消毒常用的量，如100-1000 mM)，或用808 nm近紅外光照射5 min，Ab-Au/Ir@Cu/Zn-MOF探針在濃度分別為100 μg/mL和50 μg/mL時(shí)可完全滅活細(xì)菌。更令人驚訝的是，Ab-Au/Ir@Cu/Zn-MOF探針在低至6.25 μg/mL的濃度下，經(jīng)H2O2和808 nm近紅外光共同處理，可達(dá)到100%的殺菌效果。殺菌效果分別是單獨(dú)用H2O2或808 nm近紅外光處理的殺菌效果的16倍和8倍。這要?dú)w功于Au/Ir@Cu/Zn-MOF復(fù)合材料優(yōu)異的光熱性能和多酶模擬活性。此外，還可以發(fā)現(xiàn)無(wú)Ab偶聯(lián)的Au/Ir@Cu/Zn-MOF復(fù)合材料在H2O2和808 nm近紅外光共處理下的完全殺菌濃度為25 μg/mL，比Ab-Au/Ir@Cu/Zn-MOF探針高4倍。這是由于Ab對(duì)Ab-Au/Ir@Cu/Zn-MOF探針的細(xì)菌靶向作用，可以使得Au/Ir@Cu/Zn-MOF復(fù)合物更接近細(xì)菌，使產(chǎn)生的ROS和局部高溫能更有效地殺滅細(xì)菌。一般來(lái)說(shuō)，Ab-Au/Ir@Cu/Zn-MOF探針通過(guò)其Ab靶向能力、多酶模擬活性和光熱性能，可以實(shí)現(xiàn)精確的協(xié)同高效抗菌效果。此外，從Fig. S14b中可以發(fā)現(xiàn)，6.25 μg/mL Ab-Au/Ir@Cu/Zn-MOF探針在4 ℃長(zhǎng)達(dá)14天，這表明本工作中制備的Ab-Au/Ir@Cu/Zn-MOF探針具有可接受的儲(chǔ)存穩(wěn)定性。

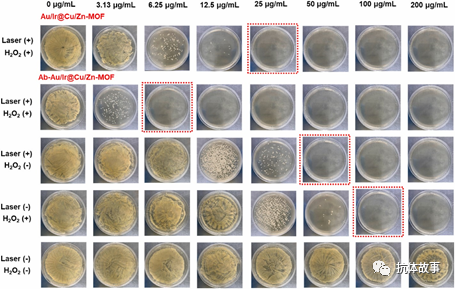

　　Fig. 4S. aureus(ATCC 6538)與不同濃度的Ab-Au/Ir@Cu/Zn-MOF探針或Au/Ir@Cu/Zn-MOF復(fù)合材料在存在或不存在0.4 mM H2O2和/或808 nm激光照射(1 W/cm2)的情況下于37 ℃中共同孵育24 h后的菌落照片。

【結(jié)論】

　　本研究成功制備了由雙金屬NPs(Au/Ir)和Cu/Zn-MOF組成的雙功能金屬納米復(fù)合材料，用于S. aureus的快速靈敏側(cè)流免疫分析(LFIA)和體外精確光熱-化學(xué)動(dòng)力學(xué)協(xié)同抗菌治療。由于Cu/Zn-MOF富集Au/Ir NPs，開(kāi)發(fā)的Au/Ir@Cu/Zn-MOF-LFIA傳感器能夠?qū)崿F(xiàn)對(duì)S. aureus的高靈敏度檢測(cè)，視覺(jué)檢測(cè)限為103CFU/mL，比基于Au/Ir的LIFA傳感器低100倍。此外，該傳感器在實(shí)際樣品中檢測(cè)S. aureus時(shí)也表現(xiàn)出足夠的特異性、可行性和準(zhǔn)確性。得益于優(yōu)異的光熱性能和多酶模擬活性(過(guò)氧化物酶-過(guò)氧化氫酶-氧化酶模擬活性)，以及抗體的細(xì)菌靶向作用，Ab-Au/Ir@Cu/Zn-MOF探針可以在體外實(shí)現(xiàn)精確的光熱-化學(xué)動(dòng)力學(xué)協(xié)同抗菌效果。在H2O2和808 nm近紅外激光的共同作用下，納米復(fù)合材料在6.25 μg/mL的低濃度下完全滅活細(xì)菌。

　　然而，值得注意的是，當(dāng)應(yīng)用于治療細(xì)菌感染時(shí)，這種Ab綴合的Au/Ir@Cu/Zn-MOF探針(通過(guò)物理吸收制備)可能受到細(xì)菌環(huán)境中復(fù)雜生物介質(zhì)的影響，導(dǎo)致Ab從Au/Ir@Cu/Zn-MOF上脫落，從而失去其細(xì)菌靶向功能。為此，設(shè)想將探針結(jié)合到多孔水凝膠中(制作水凝膠敷料或軟膏等)，不僅可以預(yù)防Ab-Au/Ir@Cu/Zn-MOF在復(fù)雜的生物介質(zhì)中不會(huì)散開(kāi)，還能去除用過(guò)的Ab-Au/Ir@Cu/Zn-MOF和死細(xì)菌細(xì)胞，降低納米材料對(duì)生物體的潛在毒性和炎癥的發(fā)生率。

【原文出處】

　　Zhong, Y., Zheng, X. T., Li, Q. L., Loh, X. J., Su, X., & Zhao, S. (2023). Antibody conjugated Au/Ir@Cu/Zn-MOF probe for bacterial lateral flow immunoassay and precise synergistic antibacterial treatment.Biosensors & bioelectronics,224, 115033.
